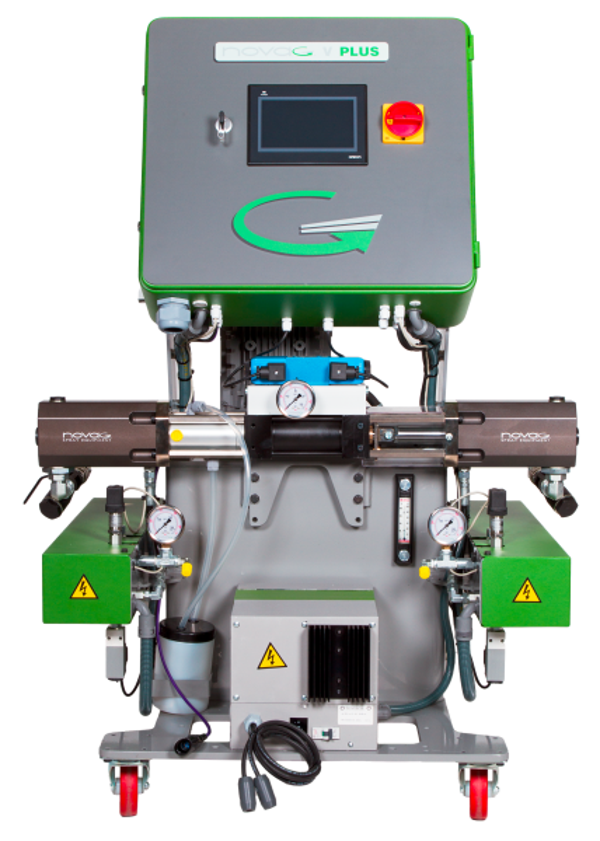

Novag V Plus

Functies en eigenschappen
De nieuwe NOVAG V PLUS, een hydraulisch aangedreven doseereenheid, is ontworpen en gebouwd om te voldoen aan de meest veeleisende eisen van industriële foam in place‑toepassingen met tweecomponentensystemen waarbij een hoge doseernauwkeurigheid nodig is om de beste mengkwaliteit van de chemische componenten te garanderen.
De specifieke configuratie zorgt voor eenvoudige toegang tot alle onderdelen, vereenvoudigt de bediening en verkort de onderhoudstijd aanzienlijk.

Primair verwarmingssysteem
Het primaire verwarmingssysteem bestaat uit twee afzonderlijke, onafhankelijke buisverwarmers.
Elke verwarmer bevat vier verwarmingselementen van 2000 W, die samen een totaalvermogen van 8000 W leveren.
De noodzakelijke regel- en veiligheidsfuncties zorgen voor een nauwkeurige en betrouwbare werking van het systeem.
Dankzij het speciale ontwerp van de verwarmers kan een ΔT van 50 °C worden bereikt, met applicatietemperaturen tot 90 °C onder normale omgevingsomstandigheden.

Slangenverwarmingssysteem
Het slangenverwarmingssysteem is uitgerust met een isolatietransformator van 4000 W, waarmee slangen tot 93 m verwarmd kunnen worden (optioneel tot 150 m).
Het systeem maakt gebruik van een innovatief concept voor verwarmde slangen, waarbij het koperen weerstandselement gelijkmatig over de slang is verdeeld.
Dit zorgt voor een nauwkeurige en gelijkmatige regeling van de applicatietemperatuur van de producten en voorkomt warmteconcentraties die bij traditioneel vervaardigde slangen optreden.

Touchscreen‑display
Het nieuwe touchscreen‑display, ontwikkeld door NOVAG, integreert een intelligent PLC‑softwaresysteem dat de gebruiker volledige controle en informatie geeft vóór, tijdens en na de toepassing.
De nieuwe software maakt het mogelijk om de applicatieparameters van elk systeem te configureren, waarna de machine deze automatisch regelt. Hierdoor hoeft de operator zich geen zorgen te maken over de juiste temperaturen en drukken die voor elk systeem nodig zijn.
Een geavanceerd alarmsysteem waarschuwt de operator bij eventuele fouten in het proces, zodat de juiste toepassing van het systeem wordt gegarandeerd.
Als extra functie is een faseaansluitingsalarm geïntegreerd, om kostbare reparaties door fouten bij het aansluiten van de machine op de stroomvoorziening te voorkomen.

Dit revolutionaire nieuwe systeem kan worden aangesloten en bediend via een externe computer, tablet of smartphone.
Het display van de machine wordt weergegeven op het gekozen apparaat, zodat de unit op afstand kan worden bediend, zonder dat er voortdurend een operator bij de machine aanwezig hoeft te zijn om toezicht te houden of aanpassingen te doen.

Monobloc‑pompen met Anti‑Leak‑systeem
Deze nieuwe Monobloc‑pomp bevat een revolutionair Anti‑Leak‑systeem.
Een dubbelwerkende hydraulische cilinder drijft twee tegenovergestelde chemische doseerpompen aan.
Dankzij dit versterkte ontwerp worden asymmetrische belastingen geëlimineerd, wordt een langere levensduur van de pompafdichtingen gegarandeerd en blijft de druk stabiel, zodat een perfecte menging van de chemische componenten wordt bereikt.
Er zijn verschillende pompafmetingen beschikbaar om verschillende volumetrische verhoudingen te verkrijgen.

Novag Logger – het beste hulpmiddel voor applicatiecontrole
Dit is een elektronisch systeem voor gegevensregistratie.
Tijdens de werkcycli van de doseereenheid worden alle meetwaarden en parameters, zoals temperaturen, drukken, werktijd, alarmen, verhouding en productverbruik, vastgelegd en opgeslagen via een USB‑apparaat (pen drive).
Met de Novag Logger‑software kunnen de opgeslagen gegevens op elke pc worden bekeken, geanalyseerd, afgedrukt en grafisch weergegeven.

Technische specificaties

Maximale opbrengst:
22 kg/min bij 110 bar
17 kg/min bij 160 bar
12 kg/min bij 240 bar

Elektrische aansluiting:
3PE 400V 50/60 Hz

Verwarmingsvermogen: 16 kW
Motorvermogen: 5,5 kW
Slangverwarming: 4 kW

Machineverbruik: 56 A

Maximale slanglengte: 93 m

Gewicht: 279 kg (zonder olie)
Oliecapaciteit: 59 l
Afmetingen: H = 1352 mm, B = 945 mm, L = 745 mm
