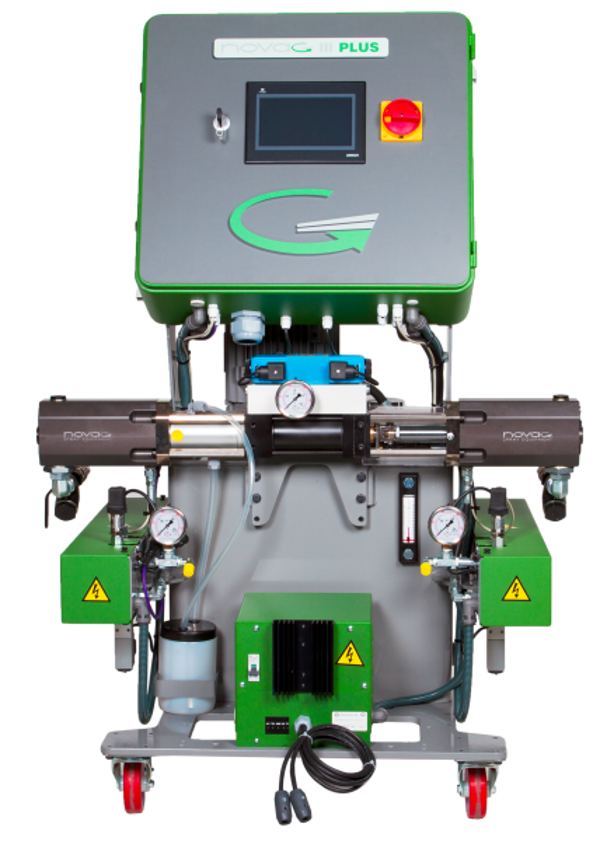

Novag 3 Plus

Functies en eigenschappen
De nieuwe NOVAG III PLUS, een hydraulisch aangedreven doseereenheid, is ontworpen en gebouwd om te voldoen aan de meest veeleisende eisen van industriële foam in place‑toepassingen met tweecomponentensystemen waarbij een hoge doseernauwkeurigheid vereist is om de beste mengkwaliteit van de chemische componenten te garanderen.
De specifieke configuratie zorgt voor gemakkelijke toegang tot alle onderdelen, vereenvoudigt de bediening en verkort de onderhoudstijd aanzienlijk.

Primair verwarmingssysteem
Het primaire verwarmingssysteem bestaat uit twee afzonderlijke, onafhankelijke buisverwarmers.
Elke verwarmer bevat vier verwarmingselementen van 1500 W, wat samen een totaalvermogen van 6000 W oplevert.
De benodigde regel- en veiligheidsfuncties zorgen voor een nauwkeurige en betrouwbare werking van het systeem.
Dankzij het speciale ontwerp van de verwarmers kan een ΔT van 50 °C worden bereikt, met applicatietemperaturen tot 90 °C onder normale omgevingsomstandigheden.

Slangenverwarmingssysteem
Het slangenverwarmingssysteem is uitgerust met een isolatietransformator van 3000 W, waarmee slangen tot 93 m verwarmd kunnen worden (optioneel tot 150 m).
Het systeem maakt gebruik van een innovatief concept voor verwarmde slangen, waarbij het koperen weerstandselement gelijkmatig over de slang is verdeeld.
Dit zorgt voor een nauwkeurige en gelijkmatige regeling van de applicatietemperatuur van de producten en voorkomt warmteconcentraties die bij traditioneel vervaardigde slangen ontstaan.

Touchscreen‑display
Het nieuwe touchscreen‑display, ontwikkeld door NOVAG, integreert een intelligent PLC‑softwaresysteem dat de gebruiker volledige controle en informatie geeft vóór, tijdens en na de toepassing.
De nieuwe software maakt het mogelijk voor de eindgebruiker om de applicatieparameters van elk systeem te configureren, waarna de machine deze automatisch regelt. Hierdoor hoeft de operator zich geen zorgen te maken over de juiste temperaturen en drukken die voor elk systeem nodig zijn.
Een geavanceerd alarmsysteem waarschuwt de operator bij eventuele fouten in het proces, zodat een correcte toepassing van het systeem wordt gegarandeerd.
Als extra functie is een faseaansluitingsalarm geïntegreerd, om kostbare reparaties door fouten bij het aansluiten van de machine op de stroomvoorziening te voorkomen.

Dit revolutionaire nieuwe systeem kan worden aangesloten en bediend via een externe computer, tablet of smartphone.
Het display van de machine wordt weergegeven op het gekozen apparaat, zodat de unit op afstand kan worden bediend, zonder dat er voortdurend een operator bij de machine hoeft te staan om toezicht te houden of aanpassingen te doen.

Monobloc‑pompen met Anti‑Leak‑systeem
Deze nieuwe Monobloc‑pomp is uitgerust met een revolutionair Anti‑Leak‑systeem.
Een dubbelwerkende hydraulische cilinder drijft twee tegenovergestelde chemische doseerpompen aan.
Dankzij dit versterkte ontwerp worden asymmetrische belastingen geëlimineerd, wordt een langere levensduur van de pompafdichtingen gegarandeerd en blijft de druk stabiel, zodat een perfecte menging van de chemische componenten wordt bereikt.
Er zijn verschillende pompafmetingen beschikbaar om verschillende volumetrische verhoudingen te verkrijgen.

Novag Logger – het beste hulpmiddel voor applicatiecontrole
Dit is een elektronisch systeem voor gegevensregistratie.
Tijdens de werkcycli van de doseereenheid worden alle meetwaarden en parameters, zoals temperaturen, drukken, werktijd, alarmen, verhouding en productverbruik, vastgelegd en opgeslagen via een USB‑apparaat (pen drive).
Met de Novag Logger‑software kunnen de opgeslagen gegevens op elke pc worden bekeken, geanalyseerd, afgedrukt en grafisch weergegeven.

Maximale opbrengst:
15 kg/min bij 110 bar
9 kg/min bij 160 bar
7 kg/min bij 240 bar

Elektrische aansluiting:
3PE 400V 50/60 Hz
3PE 230V 50/60 Hz

Verwarmingsvermogen: 12 kW
Motorvermogen: 4 kW
Slangverwarming: 3 kW

Machineverbruik: 38,4 A / 66,6 A

Maximale slanglengte:
– 93 m (voor schuim)
– 78 m (voor polyurea)

Gewicht: 261 kg (zonder olie)
Oliecapaciteit: 59 l
Afmetingen: H = 1352 mm, B = 945 mm, L = 745 mm
